ABS Lock Wave 100

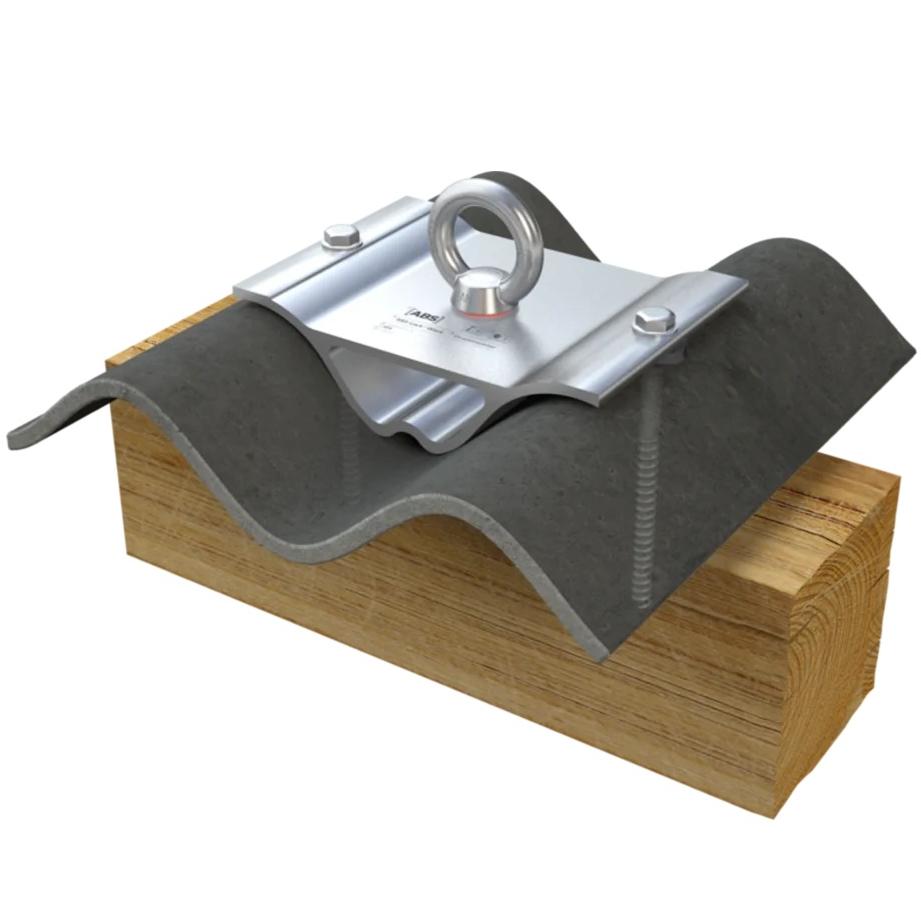

De ABS Lock Wave 100 is een roestvaststalen ankerpunt met gegolfde aluminium grondplaat voor montage op golfplaten en andere geprofileerde daken. Het ankerpunt is geschikt als enkelvoudig verankeringspunt en als eind-, hoek- of tussensteun in een staalkabeltraject volgens EN 795:2012 type A en CEN/TS 16415:2013, en is ontworpen voor professionele toepassingen op platte, hellende en profieldaken met houten draagconstructie.

Speciale golfvorm voor golfplaten en geprofileerde daken
De gegolfde aluminium grondplaat sluit aan op de profielvorm van golfplaten en andere geprofileerde dakplaten. Hierdoor wordt de belasting beter over het dak verdeeld en blijft de dakbedekking zo veel mogelijk intact.

Eenvoudige montage op één houten spant
De ABS Lock Wave 100 wordt met slechts twee schroeven direct op één houten spant bevestigd (minimaal 100 x 120 mm). Dit vereenvoudigt de montage, beperkt de ingreep in de dakconstructie en maakt een snelle installatie mogelijk.

Getest op val over de dakrand én doorval nabij het ankerpunt
Het ankerpunt is niet alleen getest op krachten bij een val over de dakrand, maar ook op doorvalbelastingen door de dakbedekking in de directe omgeving van het ankerpunt. Dit is met name relevant op kwetsbare golfplaten daken.

Inzetbaar als enkel ankerpunt én als onderdeel van een kabelsysteem
De ABS Lock Wave 100 kan worden gebruikt als individueel ankerpunt voor persoonlijke valbeveiliging en als tussen-, eind- of hoeksteun in ABS-Lock SYS staalkabelsystemen. Daarmee is het geschikt voor zowel enkelvoudige aanlijntoepassingen als doorlopende lijnen.

Technische specificaties

• Materiaal ankerpunt: roestvast staal (ringoog)
• Materiaal grondplaat: aluminium, gegolfd
• Toepassing: platte daken, hellende daken, profiel-/golfplaten daken
• Ondergrond: dragende houtconstructie
• Montage: op één houten spant
• Minimale spantmaat: 100 x 120 mm
• Bevestiging: 2 schroeven in de houten spant
• Functie: enkelvoudig ankerpunt en steunpunt in staalkabeltraject
• ABS-Lock SYS toepassing: tussensteun, eindsteun en bochtsteun
• Richting van de krachten: dwars belastbaar
• Maximale aantal gebruikers: 3 personen
• Geschikt voor golfplaten en andere geprofileerde dakplaten (golfafstand ca. 177 mm)
• Normen en testen: EN 795:2012 type A, CEN/TS 16415:2013
• Getest op val over de dakrand
• Getest op doorvalbelasting nabij het ankerpunt
