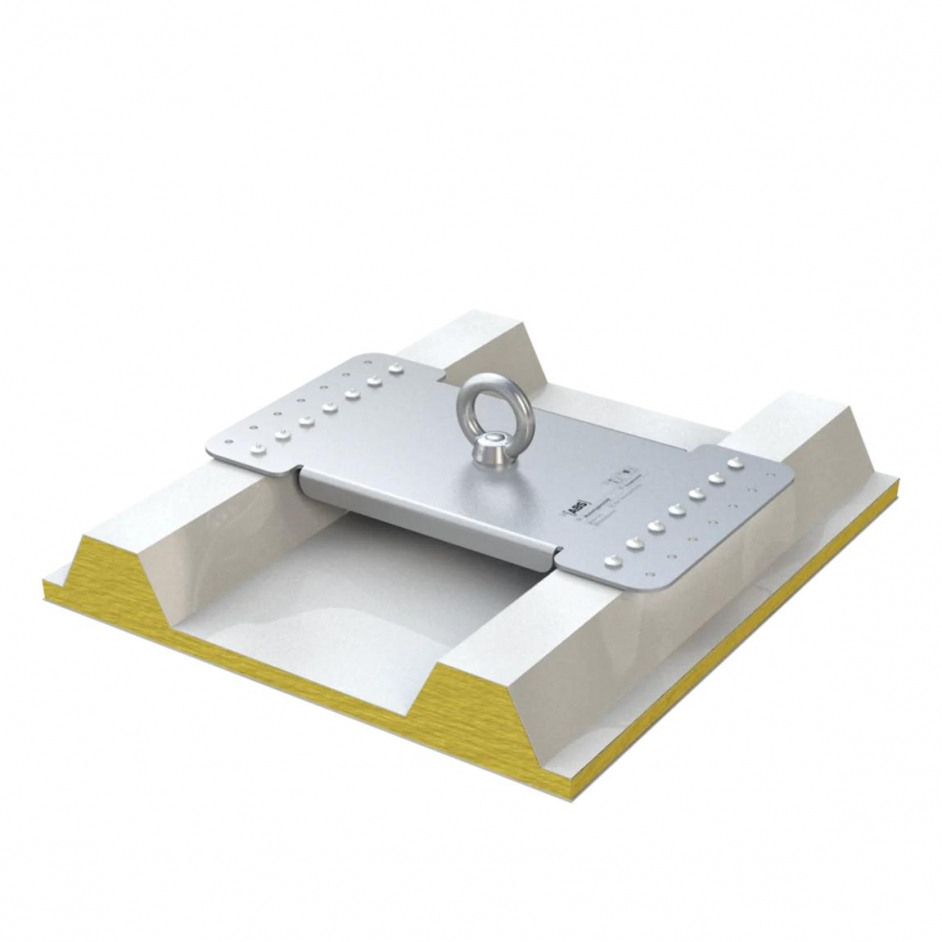

De ABS Lock X Rivet is een roestvaststalen ankerpunt voor sandwich- en trapeziumplaten (koud dak), dat van bovenaf met waterdichte blindklinknagels wordt bevestigd. Het systeem is ontworpen voor professionele valbeveiliging op metalen daken en is geschikt als individueel ankerpunt of als onderdeel van een staalkabelsysteem. De ABS Lock X Rivet is getest volgens EN 795:2012 type A en CEN/TS 16415:2017 voor gebruik door meerdere personen.

Efficiënte montage op sandwich- en trapeziumdak
De ABS Lock X Rivet wordt van bovenaf op de stalen of aluminium dakplaat geklonken met 14 waterdichte blindklinknagels. De isolatielaag onder de metalen dakplaat hoeft niet te worden verwijderd, wat de montagetijd verkort en de dakopbouw intact laat. Dit maakt het systeem bijzonder geschikt voor retrofit-installaties op bestaande industriële daken.

Flexibel inzetbaar in staalkabelsystemen
Het ankerpunt kan worden gebruikt als enkelvoudig verankeringspunt voor maximaal drie personen, maar ook als tussensteun, bochtsteun of eindterminal binnen een horizontaal staalkabelsysteem. Hiermee kan de kabelgeleiding en vrijloop boven dakprofielen en obstakels veilig worden ingericht.

Technische specificaties

Type: roestvaststalen ankerpunt voor metalen daken
Toepassing ondergrond: sandwich- en trapeziumplaat (koud dak, negatief)
Materiaal dakplaat: staal vanaf 0,45 mm, aluminium vanaf 0,8 mm
Bevestigingsmethode: 14 waterdichte aluminium blindklinknagels (meegeleverd)
Gatafstand ribben: 180–250 mm of 280–333 mm (2 grondplaatvarianten)
Normering: EN 795:2012, type A
Normering meervoudig gebruik: CEN/TS 16415:2017
Maximaal aantal gebruikers: 3 personen
Functies: enkelvoudig ankerpunt, tussensteun, bochtsteun, eindterminal voor staalkabel
Geschikt voor: sandwichdaken, trapeziumplaten, profiel- en platte daken
Dwars belastbaar ankerpunt
Materiaal ankerpunt: roestvrij staal
Inclusief bevestigingsmateriaal

??
L’ABS Lock X Rivet est un point d’ancrage en acier inoxydable pour plaques sandwich et trapézoïdales (toiture froide), fixé par le dessus à l’aide de rivets aveugles étanches. Le système est conçu pour la protection antichute professionnelle sur toitures métalliques et peut être utilisé comme point d’ancrage individuel ou comme élément d’une ligne de vie à câble. L’ABS Lock X Rivet est testé selon EN 795:2012 type A et CEN/TS 16415:2017 pour une utilisation par plusieurs personnes.

Montage efficace sur toiture sandwich et trapézoïdale
L’ABS Lock X Rivet se fixe par le dessus sur la tôle d’acier ou d’aluminium au moyen de 14 rivets aveugles étanches. La couche d’isolation sous la tôle métallique n’a pas besoin d’être retirée, ce qui réduit le temps de pose et maintient l’intégrité de la structure de toiture. Cette solution est particulièrement adaptée aux installations en rénovation sur des toitures industrielles existantes.

Utilisation flexible dans les systèmes à câble
Le point d’ancrage peut être utilisé comme ancrage individuel pour un maximum de trois personnes, mais aussi comme support intermédiaire, support d’angle ou terminal final dans une ligne de vie horizontale à câble. Cela permet de concevoir un cheminement de câble sûr avec un dégagement suffisant au-dessus des profils de toiture et des obstacles.

Caractéristiques techniques

Type : point d’ancrage en acier inoxydable pour toitures métalliques
Support : plaques sandwich et trapézoïdales (toiture froide, profil négatif)
Matériau de la tôle : acier à partir de 0,45 mm, aluminium à partir de 0,8 mm
Méthode de fixation : 14 rivets aveugles en aluminium étanches (fournis)
Entraxe des nervures : 180–250 mm ou 280–333 mm (2 variantes de platine)
Norme : EN 795:2012, type A
Norme utilisation multiple : CEN/TS 16415:2017
Nombre maximal d’utilisateurs : 3 personnes
Fonction : point d’ancrage individuel, support intermédiaire, support d’angle, terminal de ligne de vie à câble
Convient pour : toitures sandwich, plaques trapézoïdales, toitures profilées et toits plats
Point d’ancrage résistant aux charges transversales
Matériau du point d’ancrage : acier inoxydable
Matériel de fixation inclus

??
The ABS Lock X Rivet is a stainless-steel anchor point for sandwich and trapezoidal sheets (cold roofs), installed from above using watertight blind rivets. The system is designed for professional fall protection on metal roofs and can be used as a single anchor point or as part of a horizontal cable lifeline. The ABS Lock X Rivet has been tested to EN 795:2012 type A and CEN/TS 16415:2017 for multi-user applications.

Efficient installation on sandwich and trapezoidal roofs
The ABS Lock X Rivet is riveted from above onto the steel or aluminium roof sheet using 14 watertight blind rivets. The insulation layer beneath the metal sheet does not need to be removed, reducing installation time and preserving the roof build-up. This makes the system particularly suitable for retrofit installation on existing industrial roofs.

Flexible integration in cable-based lifeline systems
The anchor point can be used as a single anchorage for up to three users, as well as a line intermediate, corner support or end terminal within a horizontal cable system. This allows safe cable routing and adequate clearance above roof profiles and obstructions.

Technical specifications

Type: stainless-steel anchor point for metal roofs
Substrate: sandwich and trapezoidal sheets (cold roof, negative profile)
Roof sheet material: steel from 0.45 mm, aluminium from 0.8 mm
Fixing method: 14 watertight aluminium blind rivets (included)
Rib spacing: 180–250 mm or 280–333 mm (2 base plate versions)
Standard: EN 795:2012, type A
Multi-user standard: CEN/TS 16415:2017
Maximum number of users: 3 persons
Function: single anchor point, intermediate post, corner support, end terminal for cable lifelines
Suitable for: sandwich roofs, trapezoidal sheets, profile roofs and flat roofs
Anchor point suitable for transverse loading
Anchor material: stainless steel
Fixing hardware included

??
Der ABS Lock X Rivet ist ein Anschlagpunkt aus Edelstahl für Sandwich- und Trapezbleche (Kaltdach), der von oben mit wasserdichten Blindnieten befestigt wird. Das System ist für die professionelle Absturzsicherung auf Metalldächern ausgelegt und kann sowohl als einzelner Anschlagpunkt als auch als Bestandteil eines horizontalen Seilsicherungssystems eingesetzt werden. Der ABS Lock X Rivet ist nach EN 795:2012 Typ A und CEN/TS 16415:2017 für die gleichzeitige Nutzung durch mehrere Personen geprüft.

Effiziente Montage auf Sandwich- und Trapezdächern
Der ABS Lock X Rivet wird von oben mit 14 wasserdichten Blindnieten auf das Stahl- oder Aluminiumdachblech gesetzt. Die unter der Metallhaut liegende Dämmschicht muss nicht entfernt werden, was die Montagezeit reduziert und den Dachaufbau erhält. Damit eignet sich das System besonders für Nachrüstungen auf bestehenden Industriedächern.

Flexible Einbindung in Seilsicherungssysteme
Der Anschlagpunkt kann als Einzelanschlagpunkt für bis zu drei Personen sowie als Zwischenstütze, Eckstütze oder Endterminale in einem horizontalen Seilsicherungssystem verwendet werden. So lässt sich eine sichere Seilführung mit ausreichendem Abstand über Profilblechen und Dachaufbauten realisieren.

Technische Daten

Typ: Anschlagpunkt aus Edelstahl für Metalldächer
Untergrund: Sandwich- und Trapezbleche (Kaltdach, negative Profilierung)
Dachblechmaterial: Stahl ab 0,45 mm, Aluminium ab 0,8 mm
Befestigungsart: 14 wasserdichte Blindnieten aus Aluminium (im Lieferumfang)
Rippenabstand: 180–250 mm oder 280–333 mm (2 Grundplattenvarianten)
Norm: EN 795:2012, Typ A
Norm Mehrfachnutzung: CEN/TS 16415:2017
Maximale Personenzahl: 3 Personen
Funktion: Einzelanschlagpunkt, Zwischenstütze, Eckstütze, Endterminale für Seilsysteme
Geeignet für: Sandwichdächer, Trapezbleche, Profildächer und Flachdächer
Querbelastbar ausgeführter Anschlagpunkt
Material Anschlagpunkt: Edelstahl
Befestigungsmaterial im Lieferumfang enthalten
