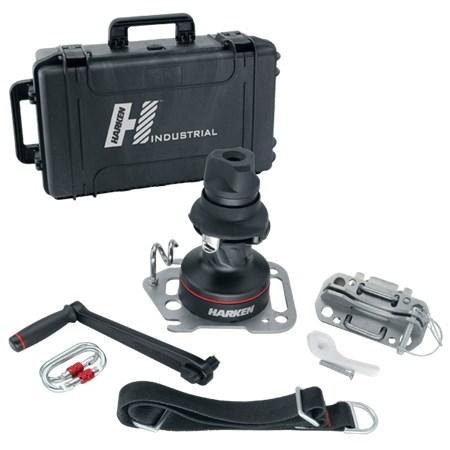

De Harken LokHead Winch Kit is een handbediende lier voor professioneel hijsen en dalen van lasten en personen in reddingssituaties. De LokHead 500 KIT is gecertificeerd volgens EN 13157:2009 (handbediende hijsvoorziening), EN 1496:2017 klasse A (reddingshijs) en EN 341:2011 klasse A type 2 (afdaalapparaat) en is geschikt voor gebruik in industriële rope access-toepassingen, besloten ruimten en technische redding. In combinatie met gecertificeerde kernmanteltouwen en passende ankerpunten biedt de kit gecontroleerde verplaatsing van lasten tot 500 kg en personen tot 240 kg, onder bediening door gekwalificeerd personeel.

Gecertificeerd hijs- en reddingssysteem
De LokHead 500 KIT is conform Machinerichtlijn 2006/42/EG en voldoet aan EN 13157:2009 voor lasten, EN 1496:2017 klasse A voor reddingshijsen en EN 341:2011 klasse A type 2 voor gecontroleerd laten dalen van personen. Hiermee is de lier geschikt als onderdeel van reddings- en evacuatiesystemen waarbij zowel hijsen als gecontroleerd dalen vereist is.

Hoge werklasten voor last- en personenhijs
De maximale werklast bedraagt 500 kg voor het hijsen en laten zakken van lasten en 240 kg voor het hijsen en laten zakken van personen in reddingssituaties. De minimale werklast voor het laten zakken van personen is 50 kg. In combinatie met geschikte ankerpunten, connectoren (min. 22 kN) en statische touwen volgens EN 1891 type A is een veilige en reproduceerbare belastingoverdracht mogelijk.

Mechanische overbrenging met twee snelheden
De LokHead 500 Winch biedt een krachtoverbrenging van 13,50:1 in eerste snelheid en 39,90:1 in tweede snelheid, met bijbehorende overbrengingsverhoudingen van 2,13:1 en 6,28:1. Hierdoor kan de operator zware lasten met beperkte fysieke inspanning verplaatsen, waarbij de draairichting van de hendel automatisch de gekozen versnelling bepaalt (sneller met minder kracht in 1e, langzamer met meer kracht in 2e).

Compatibel met gecertificeerde kernmanteltouwen
Voor personenhijs en -daling is de LokHead gecertificeerd met 11 mm Teufelberger Patron (EN 1891 type A, kernmanteltouw). Voor lasten mag een vezeltouw met diameter 10–12,7 mm worden gebruikt, conform Machinerichtlijn 2006/42/EG en met een gebruikscoëfficiënt ≥ 7. De constructie met trommel en geleiderollen vereist minimaal 2 en maximaal 4 windingen zonder kruisen, waardoor slip wordt beperkt en een gecontroleerde wrijving ontstaat.

Geavanceerde montage- en ankeropties
De LokHead 500 KIT kan worden gemonteerd op geschikte montageplaten, tripods (EN 795 type B, WLL 240 kg) en TelluMount-platen. De plaatgaten zijn getest tot 24 kN in horizontale en verticale richting en tot 36 kN per gatpaar. Hierdoor kan de lier veilig worden geïntegreerd in statische ankerpunten, tripods en vaste structurele bevestigingen met M12-bouten of goedgekeurde ankers.

Technische specificaties

Type: Handbediende lier / winch LokHead 500 KIT
Normen (lasten): EN 13157:2009, Machinerichtlijn 2006/42/EG
Normen (redding): EN 1496:2017 klasse A, EN 341:2011 klasse A type 2
Max. werklast lasten: 500 kg (1102,31 lbs)
Max. werklast personen (redding): 240 kg (529,11 lbs)
Min. werklast personen (afdalen): 50 kg
Max. hijshoogte personen: 200 m
Max. afdaalhoogte personen: 200 m
Gecertificeerde reddingstouwconfiguratie: 11 mm Teufelberger Patron, EN 1891 type A (kernmanteltouw)
Toegestane touwdiameter lasten: 10–12,7 mm vezeltouw, conform 2006/42/EG, gebruikscoëfficiënt ≥ 7
Aandrijving: 2 snelheden
Krachtoverbrenging: 13,50:1 (1e versnelling), 39,90:1 (2e versnelling)
Overbrengingsverhouding: 2,13:1 (1e versnelling), 6,28:1 (2e versnelling)
Maximale ingangsnelheid hendel: 60 omw/min
Eigen gewicht winch: ca. 4,2 kg (9,25 lb)
Gewicht hendel: ca. 0,5 kg (1,10 lb)
Gewicht plaat + plaatadapter: ca. 2,8 kg (6,17 lb)
Gewicht tripod-adapter: ca. 2,2 kg (4,85 lb)
Afmetingen winch: ca. 311 x Ø157 mm (12,24" x Ø6,18")
Geteste plaatgatbelasting: 24 kN totaal in horizontale/verticale richting; 36 kN per gatpaar
Aanbevolen omgevingstemperatuur: -40 °C tot +50 °C
Gebruik: hijsen en dalen van lasten; hijsen en dalen van personen in reddingssituaties door gekwalificeerde operatoren
Maximale belasting montagevlak: geschikt voor ≥ 2400 kg
Compatibele tripods: EN 795 type B, werklast 240 kg (bij personenhijs/-daling)
